csavar vagy szegecs?


Így cserélünk billentyűzetet beázott MacBook Air-ben

A kicserélhetetlen billentyűzet rejtélyét végre megoldottuk!

Sokat szidtuk az Apple-t, mert a Unibody MacBook Pro-kkal ellentétben az újabb Air-ekben nem tette lehetővé a meghibásodott vagy beázott billentyűzet alumínium váztól különálló cseréjét, mivel az addig megszokott csavarkötések helyett immáron szegecseket alkalmaznak az újabb gépeikben. Ezért ha az beázott, akkor a teljes alumínium felsőrészt kellett cserélni, mert külön a tönkrement billentyűzetfóliát a szegecselés bonthatatlan mivolta miatt nem lehetett roncsolás-mentesen kiszedni a vázból. A korábbi Unibody MacBook Pro-k felépítése nagyon hasonló a mostani gépekhez, de ezeknél a gépeknél a billentyűzetfóliát tartó fémháló nem szegecselve van a vázba, hanem 60-70 apró csavarral van rögzítve, így a csere könnyen megoldható.

MacBook Air alumínium váz és billentyűzet

Így néz ki belülről a MacBook Air alumínium váza és a beleszegecselt billentyűzet

Feltehetőleg a szegecselés egyszerűbben és gyorsabban elvégezhető gyártási folyamat, ezért döntött az Apple e mellett a technológia mellett, viszont ha utólag a billentyűzetfólia cseréjére lenne szükség egy beázás esetén, akkor az sajnos nem volt megoldható annyira “egyszerűen”, mint a MacBook Pro-k esetén. Legalábbis eddig. Jó hírekkel szolgálhatunk ugyanis!

Találtunk egy megoldást a szegecsek kíméletes eltávolítására úgy, hogy az alumínium váz egy cseppet sem sérül, ugyanakkor a beszállítóink is tudnak külön szállítani új, magyar kiosztású MacBook Air-hez való billentyűzetfóliát, kedvezőbb áron, mintha a teljes vázastul egybeépített billentyűzetet rendelnénk az Apple-től. (Természetesen ha nem magyar kiosztású lenne a billentyűzet, azt is tudjuk már cserélni, bármilyen kiosztású billentyűzet rendelhető, még japán is!). Miután a szegecseket eltávolítottuk, ki tudjuk venni a vázból a hibás, beázott billentyűzetet, hogy a helyére beépíthessük a hibátlan, új fóliát a tartóráccsal együtt. A csavar a dologban (szó szerint!), hogy a kiszedett szegecseket nem tesszük vissza a helyükre, hanem a MacBook Pro-khoz hasonlóan csavarokkal pótoljuk, így adott esetben újra könnyen bontható és javítható lesz a billentyűzet.

Illusztrációképpen egy nálunk járt, beázott MacBook Air-nek az új módszerünkkel történő billentyűzetcseréjét fotóztuk le. Szerencsére a gép felépítése olyan egyébként, hogy a billentyűzet alá ragasztott fekete fólia nagyon sokat számít egy a billentyűzet felől történő beázáskor, a folyadék nagy részét megfogja és nem engedi az alaplap kényes területeire jutni. Természetesen a billentyűzet cseréjekor ezt a fóliaréteget a háttérvilágítás fóliáival precízen a helyére illesztjük, hogy legközelebb is megóvhassa a gép alkatrészeit.

A gép összeépítése a billentyűzetfólia cseréje után már “gyerekjáték”, a lényeg, hogy minden apró alkatrész precízen a helyére kerüljön, megfelelő sorrendben persze.

Hasonló módon már a Retina kijelzős MacBook Pro-kban is szegecselve van a billentyűzet a jól szerelhető csavaros megoldás helyett, így alapvetően ott is a teljes topcase-t kellene cserélni a billentyűzet tönkremenetelekor vagy a billentyűzet magyarításakor. Az új módszerünkkel már sokkal gazdaságosabban és kevesebb hulladékképződéssel meg tudjuk oldani a hibás billentyűzetek cseréjét ezeknél a modelleknél is.

a színes iPhone is törik


iPhone 5c kijelzőcsere

Meglepően kevés iPhone 5c-vel találkoztunk a termék megjelenése óta. Lehet, hogy az emberek inkább az 5s-t vásárolják az 5c helyett, vagy az is előfordulhat, hogy az 5c valamilyen oknál fogva igen strapabíró modell lett és egyszerűen nem törik és nem romlik el :) Akármelyik esetről is legyen szó, amikor beérkezett az első iPhone 5c készülékünk kijelzőcserére, már fel voltunk készülve rá. A készülék belső felépítését már ismertük, hiszen a megjelenés első napján szétszedtük a készüléket, hogy első kézből ismerhessük meg.

P1070807_cropped

Eredeti alkatrészünk is volt raktáron, éppen pár hete kaptuk meg első iPhone 5c kijelzőinket, melyeket gondosan le is ellenőriztünk, hogy valóban eredetiek-e. Azok voltak, nem is kísérletezünk utángyártott, silány minőségű alkatrészekkel, hiába oldható meg velük egy javítás jelentősen olcsóbban, mintha gyári alkatrészeket használnánk, de az ilyen alkatrészek által nyújtott minőségérzet messze alulmúlja az eredeti alkatrészekét: méretpontatlanok, színeződnek, félreérzékelnek, feszülnek, egyszóval nem tartjuk beépítésre méltónak azokat.

Az iPhone 5c felépítése nagyon hasonlít az iPhone 5 felépítéséhez. A belső elrendezés szinte megegyezik az elődével, szinte hagytak minden úgy, ahogy volt, csak belehelyezték az egészet egy műanyag burkolatba. Lehet, hogy ennek köszönhető, hogy viszonylag kevés készüléknek törik a kijelzője: a műanyag burkolat jobban elnyeli egy ütés erejét, ha például a sarkára esik a készülék, mint a korábbi csak fém vázszerkezet. Ugyanakkor ez a rugalmasság nem megy a stabilitás rovására, belül ugyanaz a fém váz tartja helyben az összes alkatrészt és merevíti a készüléket.

A mostani kijelzőcserés iPhone-nak a “megszokott módon” csak a felső üvegrétege törött el, de mivel ennél a modellnél is a kijelző hármas felépítésű, így csak a komplett kijelzőmodul cseréjével orvosolható a probléma. Az üvegréteg alatt található egy átlátszó érintőpanel, ami szintén üveg alapú, majd ez alá van ragasztva a folyadékkristályos Retina LCD kijelző. A három komponenst szétválasztani nemigen lehet, nem is lehet külön csak üveget vagy csak LCD-t vásárolni a sérült készülékhez, a gyárilag egyberagasztott modult kell cserélni.

A kijelzőmodulra sok apró, de annál inkább fontos alkatrész van építve: beszédhangszóró, fényérzékelő, közelítésérzékelő, Home gomb, zajszűrő mikrofon és apró fém tartóalkatrészek. Ezeket gondosan át kell építeni az új, “nyers” kijelzőmodulra, mivel az érthető módon ezek nélkül az alkatrészek nélkül érkezik.

Az apróságok átszerelése után nincs más dolgunk, mint az előkészített új kijelzőmodult beilleszteni a helyére és még összepattintás előtt az összes funkciót leellenőrizni.

iPhone 4S: előrelépés?

iPhone 4

Előző bejegyzésünkben ígértünk egy összahasonlítást az iPhone 4 és az iPhone 4S képességeit illetően. A kérdés, hogy az iPhone 4S-ben egy teljesen új készüléket tisztelhetünk, vagy csak az iPhone 4 frissített példányával állunk szemben?

Vegyük először a legfontosabb változásokat:

  • A5 kétmagos processzor 1GHz-es órajellel (tudtunkkal ez korlátozva van 800 MHz-re energiatakarékossági okokból). A memória mennyisége nem változott, az iPhone 4-hez hasonlóan 512MB. A további beépített chipekről az iFixit-en olvashatunk.
  • Az iPhone 4S képalkotó egysége egy 8 megapixeles kamera, amit a Sony fejlesztett. A kamerában – hasonlóan az iPhone 4-ben lévő kamerához – hátsó megvilágítású szenzortechnológiát (BSI) használt az Apple, amit a Sony fejlesztett olyan szintre, hogy mindennapos eszközökbe is gazdaságosan be lehessen építeni. Előrelépés az 1080p videofelvevő képesség 30 képkocka/másodperc sebességgel az eddigi 720p-hez képest. A kamerával készített videofelvételek erősen rezgéscsillapítottak, bár ez valószínűleg inkább szoftveres, mint hardveres változás.
  • Vezeték nélküli képességekben a legfontosabb fejlesztés a GSM és CDMA modellek egyesítése, eddig SIM kártyás és kártya nélkül működő iPhone 4 is volt. Az iPhone 4S jelenleg a világon lévő összes mobilhálózaton tud üzemelni, akár SIM kártyával, akár nélküle (CDMA hálózaton).
  • A Wi-Fi ugyanúgy támogatja a 802.11b/g/n hálózatokat, mint az iPhone 4-ben, viszont a Bluetooth 2.1 helyett az iPhone 4S már a Bluetooth 4.0 szabványt is támogatja, ami az alacsony fogyasztású Bluetooth kiegészítők elterjedését célozza meg nagyfokú optimalizáltságával (Bluetooth Low Energy, BLE).
  • Az akkumulátor kapacitása egy hajszálnyival nagyobb, mint az iPhone 4-ben: 1420mAh helyett 1430mAh. Érdekes dolog, hogy míg a lehetséges beszélgetési idő nőtt egy órával (8 óra 3G hálózaton), addig a készenléti idő 100 (!) órával lecsökkent az eddigi 300 óráról 200 órára.

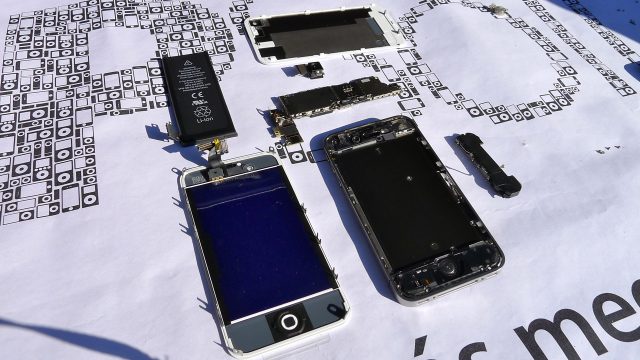

Az iPhone 4S felépítéséről is ejtenénk pár szót, melyről előző bejegyzésünkben már publikáltunk képeket. Örülünk, hogy a felépítési alapkoncepción nem változtatott az Apple, miszerint ugyanúgy egy központi fém vázra épül a készülék, ami nagy merevséget és tartósságot ad.

(tovább…)

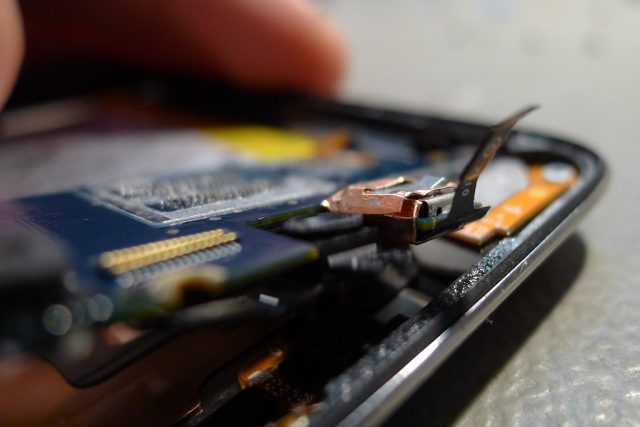

Érintőpanel és LCD csatlakozója

iPod touch 4G kijelzőcsere

Jó ideje nem volt időnk írogatni, pedig sok érdekes javításban volt részünk. Kb. 2-3 hónapja szétszedtünk egy negyedik generációs iPod touch-ot, aminek betört a kijelzője. Azóta persze még jópárat.

Sajnos nagyon gyengének bizonyult a felépítése, a korábbi modellekhez képest egyértelműen visszalépés. Szinte nem lehet úgy elejteni, hogy ne törjön el, annyira védtelen a kijelző, ezen felül nagyon megkérdőjelezhető a szerkezet tartóssága, a kijelző egy milliméteres ragasztócsíkkal van körben beragasztva a hátlapba, semmi más nem tartja pár műanyag fülön és a ragasztón kívül… Egy szó, mint száz, úgy érezzük, hogy az Apple a szép formaterv oltárán feláldozta a technikai kivitelezés minőségét.

Ezen kívül – hasonlóan az iPhone 4 kijelzőjéhez – az LCD kijelző komplett egységet képez a felette lévő érintőpanellel és üvegréteggel, így egy darabként cserélhető – sajnos nagyon költségesen.

A hátlap merevsége is hagy némi kívánnivalót maga után, nagyon könnyen hajlik és nyomódik a sarkaiban egy-egy esés következtében, ami miatt az új kijelzőt sem lehet egyszerűen kicserélni.

Készítettünk pár képet a szerelésről.

A kijelző tetején kipattogott az üveg borítás Nagyon apró az előlapi kamera A Home gomb kapcsolója a kijelző alatt Fémlemez takarja az akkut Kijelző nélkül felülnézetben Az alsó hangszóró kicsit igénytelenül van gyárilag bekötve... Wifi antenna Hátlapi kamera kicsit kiemelve Érintőpanel és LCD csatlakozója Új kijelző beépítés előtt

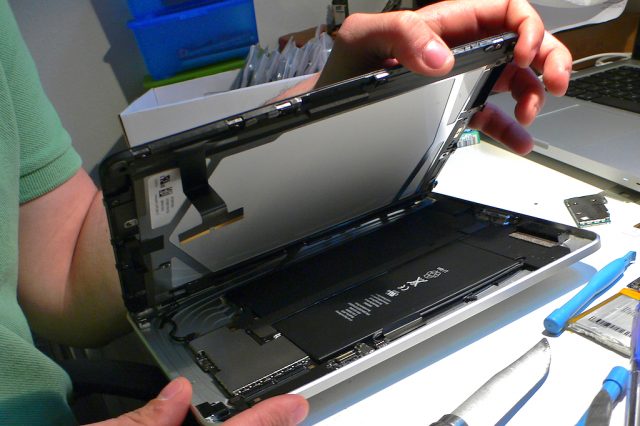

A csatlakozókat leválasztottuk

Szétszedtük az iPad-et! (fotókkal)

Pár hete érkezett meg szervizünkbe az iPad-ünk, amit nem titkoltan azzal a céllal vettünk, hogy darabjaira szedhessünk és jól áttanulmányozhassuk a belső felépítését. A weben fellelhető források alapján nem igazán lehetett megtudni, hogy hogyan érdemes hozzáfogni a szétszedéshez, ezért óvatosan, saját eddigi tapasztalatainkra támaszkodva fogtunk hozzá a szétszedéshez.
(tovább…)
