Törött kameralencse-csere egy iPhone 6-ban

Bognár András – 2015. július 21. – 2 hozzászólás

Nem gyakori problémával szembesültünk ma: egy iPhone pont úgy esett kemény járólapra, hogy szinte egy karc sem esett a készülékházon, viszont a kamerát fedő üveglencse teljesen pókháló mintázatúra törött. A kamera épphogy kilátott a réseken, de igen homályos képet csinált, így mindenképpen szükség volt ennek az elemnek a cseréjére.

A kamerát fedő üvegelem a készülék belseje felől közelíthető meg, a kiszereléséhez szét kell szedni a készüléket és ugyan az alaplapot bent hagyhatjuk a helyén a kamerát leszorító fémrugót és a kamerát, illetve árnyékoló matricákat el kell távolítni a készülékházból, hogy hozzáférhessünk a belülről a vázba illesztett alkatrészhez.

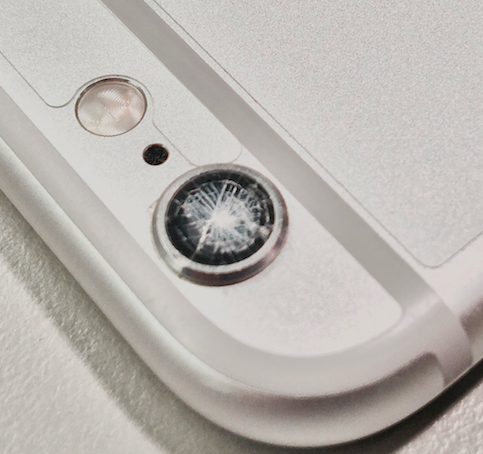

iPhone 6 törött kamerafedő-üveglencséje

Pókhálósra törött kémlelőnyílás

A készülék akkumulátorát lecsatlakoztatjuk a biztonság kedvéért

A kijelző csatlakozóit fedő fémlemezt leválasztjuk, figyelni kell a csavarok sorrendjére

Kiszereltük a kameramodult is, belülről is látszik a törés

A lencsét belülről kitoltuk a készülék vázából

A betörött fedőlencse üvegszilánkjai megsértették a kameramodult is

A törött és az új fedőlencse

Új kamera és új üveglencse a készülékben – mintha új lenne!

Egy tompa, kör keresztmetszetű szerszám segítségével a törött kameralencse és az azt körbefogú fémgyűrű kiüthető a készülékházból és speciális ragasztóval be is illeszthető az új, sértetlen lencsetag.

Sajnos ebben a készülékben maga a kameramodul egyik üvegeleme is megsérült a benyomódó üvegszilánkoknak köszönhetően, így kicserélt vedőüveggel ugyan már kevésbé volt fátyolos a kamera képe, az igazi képminőséget a kamera cseréjével érhettük csak el.

A beépítést tesztelés követte, majd nyommentes összeépítés, hogy az amúgy sértetlen készülékre az Apple gyártói garanciája megmaradhasson.
