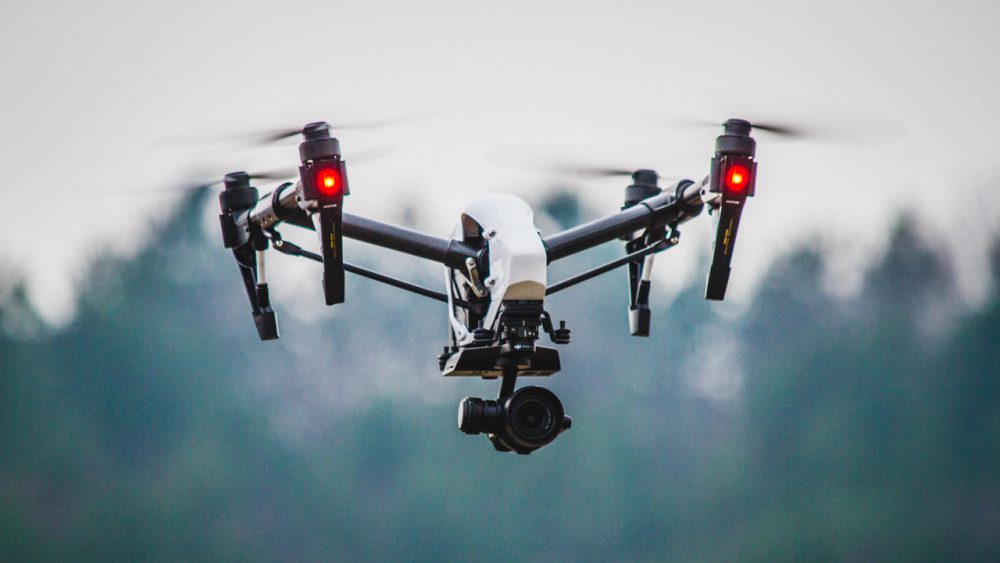

Rázós landolás egy DJI Inspire drónnal

Inspire 1 szakadt kábel javítása

Még tavaly történt az eset, csak a fotókat most találtam meg, gondoltam megér egy szösszenetet. Javítottunk egy Inspire 1 drónt, ami elég nagy lendülettel landolhatott, mivel a gimbaltartó kiszakadt a felette lévő tartóvázból.

A gimbaltartó szerkezet gumibakokkal van felfüggesztve rezgéscsillapítási célból, és van egy fél-egy centiméteres holtjátéka, amit a belecsatlakozó kábelek engednek. Egy nagyobb ütés hatására ez a felfüggesztés jobban meglendülhet lefelé (ez történt most is), és az egyik szalagkábel csatlakozója kiszakadt a foglalatából. A kiszakadás következtében a csatlakozó műanyag foglalata több helyen eltörött, így egy új foglalatba kellett átszerelnünk a rugós érintkezőjű végekkel szerelt vezetékeket.

Egy Inspire javításához már jó nagy terület kell, ráadásul itt nem is volt szükség a drón szétszedésére

Egy Inspire javításához már jó nagy terület kell, ráadásul itt nem is volt szükség a drón szétszedésére

A kiszakadt csatlakozó több helyen eltört, a kábelek kijöttek a helyükről

A kiszakadt csatlakozó több helyen eltört, a kábelek kijöttek a helyükről

A régi csatlakozóban ragadt veretékeket egy apró szikável lehet kiugrasztani a helyükről (volt már benne gyakorlatunk, hiszen jópár Phantom 3-ban is ilyen csatlakozókat használt a DJI, illetve a versenydrónokban is sok a hasonló csatlakozó). A vezetékeket ezután a megfelelő sorrendben visszafűztük egy új csatlakozóházba, és csodák csodájára ismét hibátlanul működött, jól mozgott az Inspire 1 gimbalja, és a kameraképet is ismét közvetítette.

A törött csatlakozó közelről

A törött csatlakozó közelről

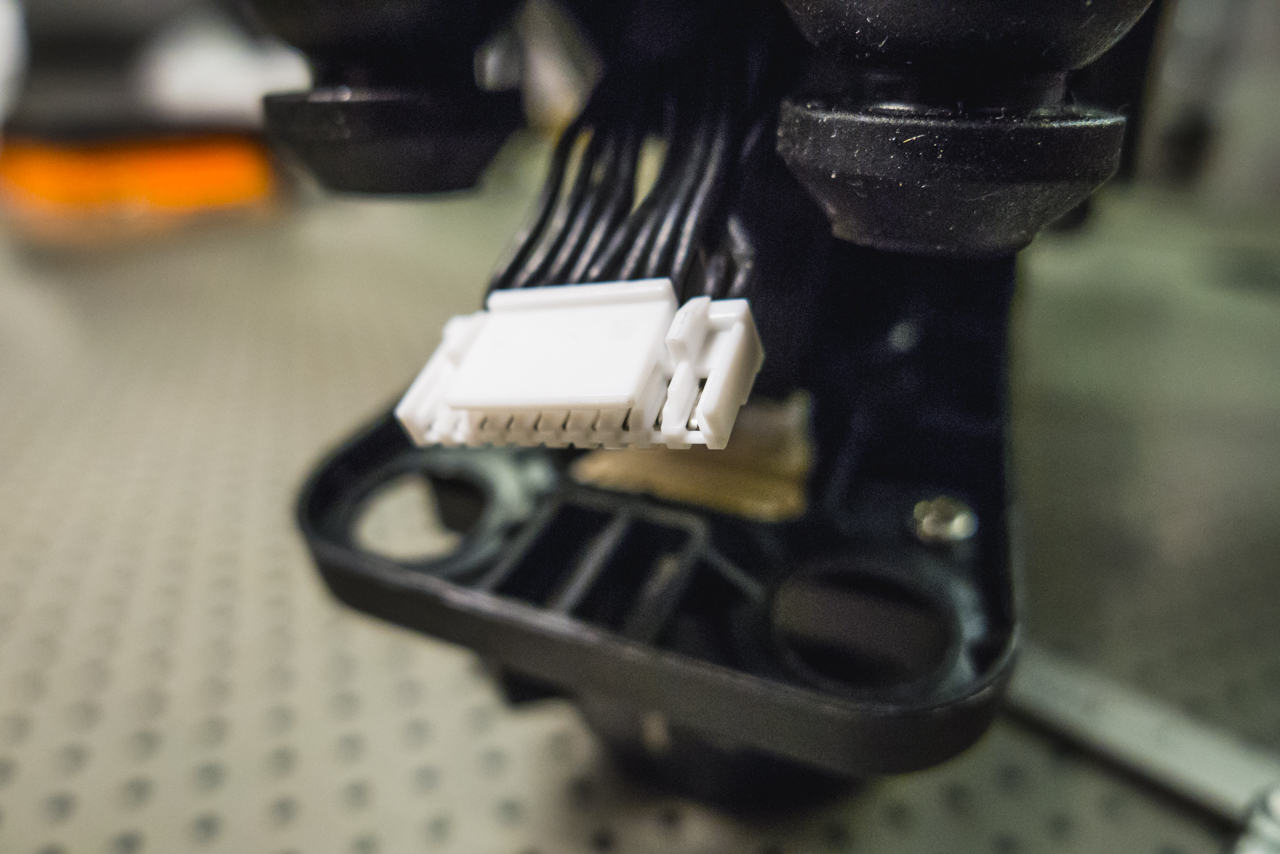

Az új, megjavított csatlakozó

Az új, megjavított csatlakozó

Szívesen segítünk, ha DJI drónod lezuhant, megsérült, vagy bármiféle más hardveres vagy szoftveres problémád merülne fel a drónnal vagy a kamerával. Keress miket bármelyik elérhetőségünkön!
