Tányérrugós mikrokapcsoló

Típushiba: Az iPod nano 6G gombjainak meghibásodása

Az utóbbi fél évben arra figyeltünk fel, hogy egyre több olyan hatodik generációs iPod nano-val találkozunk, aminek valamelyik gombja nem működik. Az érintőképernyős iPod tetején 3 fizikai gomb foglal helyet: kijelző bekapcsolás/altatás, hangerő növelés és hangerő csökkentés. Mindhárom gomb egy szalagkábelen elhelyezkedő mikrokapcsolót nyom be, ami az alaplapra továbbítja a jeleket. A mikrokapcsolóról készítettem egy vázlatot, hogy könnyebben el lehessen képzelni, hogyan működik:

Tányérrugós mikrokapcsoló

A sematikus oldalnézeti képen látszik, hogy a kapcsoló egyik érintkezési pontja egy kisebb kör, a másik pedig ezt a kis kört körülölelő karika. Erre van ráhelyezve egy fém tányérrugó, ami lenyomáskor a külső peremével a külső karikához, a belső benyomott részével pedig a kis körlaphoz ér hozzá és így zárja az áramkört. A megnyomás egzaktságát a rugóra egy fólián keresztül ráragasztott bütyök adja, ezt a bütyköt nyomja be a készülék fém nyomógombja.

Hasonló elven működik egyébként az iPhone-ok Home gombja is, amiről korábban írtunk is (az is típushiba volt…).

Eddig látszólag minden rendben is volna, de sajnos a gyakorlatban nagyon sok ilyen mikrokapcsoló hibásodik meg az iPod nano-kban. Ez amiatt van, mert a fóliára ráragasztott bütyök néha leválik a fóliáról és anélkül már a fém nyomógomb nem tudja kellő mértékben benyomni a tányérrugót, hogy az kapcsoljon. Ebben az esetben az a megoldás, hogy a készüléket teljesen szét kell bontani, hogy a 3mm-es mikrokapcsolóhoz hozzáférjünk és a kapcsolóból kioperáljuk a tányérrugót fóliával és bütyökkel együtt. Ha ezt kicseréltük, újra működőképes lesz a gomb a készülék szakszerű összeszerelése után.

Az iPhone Home gombjánál egyébként az Apple más megoldást alkalmazott, ott amiatt nem jelentkezett ez a probléma: a bütyök a fólia anyagából türemkedik ki, nem pedig külön van ráragasztva.

Egyébként az Apple a 2010-es évektől kezdve alkalmaz ilyen miniatűr mikrokapcsolókat az iPhone-okban, iPad-ekben és iPod készülékekben, ezeknél az eszközöknél előfordulhat a meghibásodás a bütyök leesése miatt. Reméljük az Apple hamarosan kitalál valamiféle megoldást a problémára – bár az is lehet, hogy ez az idővel tönkremenő gombok a tervezett elavulás nagyszabású elméletének része.

A javításról és az érintett alkatrészről természetesen készítettünk pár fotót, hogy láthassuk, hogy valójában miről is van szó.

Sajnos nincs jobb megoldásunk a hiba kijavítására, mint a gyári megoldás: A kapcsoló eredeti állapotát állítjuk vissza a hibás (hiányzó bütyök) fólia kicserélésével. Ezzel azonban a típushiba okát nem tudjuk megszüntetni – idővel előfordulhat, hogy az új fóliáról is leválik a bütyök. Sőt az is előfordulhat, hogy idővel egy másik gomb mondja fel a szolgálatot. Ilyen esetben legfeljebb árengedményt tudunk adni a javítás árából – az Apple helyett is szégyellve magunkat :)

Egy USB és két FireWire 800 csatlakozó

Végre egy jól megépített, mobil FireWire 800 külső merevlemezház

Régóta keresünk olyan mobil merevlemezházat, ami masszív felépítésű, bővíthető, minőségi anyagokból van összeépítve és USB-s kapcsolaton kívül valamiféle más szabványt is ismer a gyorsabb adatátvitel érdekében. Most találtunk egyet a Western Digital kínálatában, ami nagyon jó választásnak tűnik a profi felhasználók körében – javasolni is fogjuk Ügyfeleinknek a modellt. Az eszköz WD My Passport Studio névre hallgat, ebből a névből a Passport utal a hordozhatóságra, hiszen 2.5″-os lemez van beleépítve 500GB vagy 1TB méretben, a Studio szó pedig a profi felhasználókat jelöli ki célközönségnek, hiszen az eszközön lehetővé tette a FireWire adatátvitelt. (A gyártó Essentials néven is gyárt USB-s külső merevlemezeket, elsősorban hobbiszintű felhasználóknak.)

Az eszközt szétszedtük, ha érdekel mit találtunk belül, olvass tovább!

A kijelző fém merevítőlemezét át kell szerelni, iPhone 5 kijelzőcsere, részfolyamatok

fürgék voltunk


Első iPhone 5 kijelzőcsere Magyarországon

A múlt hét folyamán végre lehetőségünk nyílt pár darab szigorúan eredeti iPhone 5 kijelzőt vásárolnunk, és nem is kellett sokat várnunk, hogy megérkezzen az első betört kijelzős iPhone 5 szervizünkbe. Korábban már megvizsgáltuk, hogyan lehet nyommentesen, a gyári garancia elveszítése nélkül szétszedni a készüléket, így arra számítottunk, hogy az iPhone 5 kijelzőcsere sem fog sok meglepetést tartogatni számunkra. Mégis volt egy pár a munka során.

Fotógaléria

A kijelzőt nagyon nehéz kifordítani a merev fémházból. Nem szabad pengével próbálkozni a készülék oldalánál, mert az egyből meglátszana, más módot kellett találni a nyommentes kiszedéshez. Arra is vigyázni kellett, hogy kifordításkor a szalagkábelek ne sérüljenek meg. A kijelzőmodul csatlakozóinak rögzítését nem bízták a véletlenre az Apple mérnökei, egy fémlemezzel van biztosítva a csatlakozósor, amit a lecsatlakoztatás előtt le kell emelni óvatosan.

Ezeket kell átszerelni az új kijelzőmodulra

A gyári kijelzőhöz nem tartozik előlapi kameramodul, proximity szenzor, fényérzékelő, felső hangszóró és mikrofon, így azt a törött kijelzőről kell átszerelni az új kijelzőre. Szintén át kell szerelni a kijelző belső felére rögzített merevítő fémlemezt is. Az iPhone 5 kijelzőcsere során a legnehezebb a kamera műanyagfoglalatának pontos áthelyezése az új kijelzőre, ez az az apró alkatrész, ami beállítja a kamera helyzetét az üveglapon belül, hogy pont középre essen. Szintén hasonló váz pozicionálja a közelítésérzékelőt is. Ennél is igen fontos a precíz áthelyezés, itt két 1 mm-es rés fölé kell pontosan helyezni az alkatrészt, különben nem fog jól működni.

A garancia megmaradt

Végül is nem volt egyszerű, de nem okozott sok nehézséget sem a kijelzőcsere. Elegánsan, precízen el lehet végezni a cserét gyári minőségű alkatrész esetén. Természetesen az eredeti Apple garancia megmaradt, mert a beavatkozásnak nincs nyoma és szerencsére a készülék burkolata sem sérült meg akkor, amikor a kijelző betört.

iPhone 5

Javítható lesz az iPhone 5?

iPhone 5, a szerviz szemszögéből

Az elmúlt néhány napot Münchenben töltöttük, ahol részt vettünk az iPhone 5 bemutatóján, majd utána Európában ismét elsőként darabjaira boncoltuk az új iPhone-t, hogy megnézzük, miben változott az új készülék elődjéhez képest. Tapasztalatainkat most összefoglaljuk és megpróbáljuk ezek alapján eldönteni, hogy jobb-e az iPhone 5, mint a korábbi iPhone.

Anno az iPhone 4S is rengeteg újítást tartalmazott az iPhone 4-hez képest felépítés terén, nincs ez most sem máshogy az iPhone 5 esetében. A készülék felépítése egészen más alapokon nyugszik, ötvözi az iPhone 3G/3GS vonal kijelző felőli hozzáférhetőségének egyszerűségét az iPhone 4/4S vonal masszív házkialakításával és belső elrendezésével, mindkét irányvonal előnyös tulajdonságait kiemelve.

A telefon felépítése

Az iPhone 5 belső felépítése az iPhone 4S-hez képest egy fokkal bonyolultabb, mint az iPhone 4S a 4-hez képest. Nagyon sok fém patent és leszorítóelem van a készülékben, ami reméljük, sok kontakthibát fog megelőzni, viszont nagyon nagy figyelmet igényelnek a szereléskor, főleg úgy, hogy szinte nincs két ugyanolyan csavar a készülékben.

iPhone 5 akkumulátor

Kicsit könnyebb, de mégis nagyobb kapacitású az akkumulátor.

Az iPhone 5 akkumulátora

Névleges kapocsfeszültsége 3.8 Volt, kapacitása 1440 mAh.

Az akkumulátor elhelyezkedése hasonlít az iPhone 4/4S-ben megszokottakhoz. Kicsit könnyebb, viszont egy hajszálnyival nagyobb kapacitású. Kiszedése a ragasztás miatt kicsit körülményes, de rutinnal nyommentesen megoldható.

Az iPhone 5

A készülék alján található a két öthornyú biztonsági csavar.

Kiemelt kijelző

A kijelzőt nagyon óvatosan szabad kiemelni, különben sérülhet.

Nincs hátlap

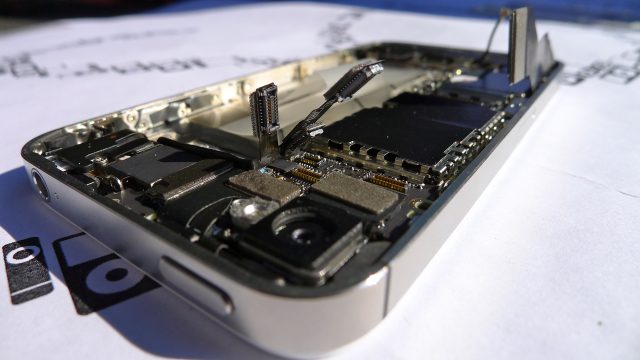

Az első dolog, ami szembetűnő változás az iPhone 4/4S-hez képest (még szétszedés nélkül is), hogy a “Unibody” kialakítású készülékház hátulról nem nyitható, mivel nincs külön hátlapja a készüléknek. Gyakorlatilag a hátlap alkotja a készülék házát, amibe belülről épül be az összes alkatrész és rögzítőelem. A belső alkatrészekhez a kijelző felől férünk hozzá, a kijelző az iPhone 3G/3GS-hez hasonlóan a két alsó öthornyú biztonsági csavar kicsavarozásával kibillenthető a készülékházból. Ekkor még három szalagkábellel csatlakozik az alaplaphoz a kijelzőmodul, amit megfelelő körültekintéssel le kell csatlakoztatni az alaplapról, így már szabadon kiemelhető a kijelző modul.

Érdekel, hogy mennyire jól szerelhető az iPhone 5? Lapozz!

iPhone 5 kijelzőmodul

iPhone 5 – Szétszedtük! Ismét!

Hasonlóan tavalyi attrakciónkhoz, idén ismét szerveztünk magunknak egy jó kis kirándulást Münchenbe az új iPhone modell bemutatójára. Még éjjel elindultunk, hogy 21-én hajnali 4 órára a már ismerős Rosenstrasse-i Apple Store-hoz érkezzünk. Itt csapatunk kettévált, mert 3-400-an álltak már sorban az új készülékért, gondoltuk szerencsét próbálunk Augsburgban is. Végül az Augsburgi csapat jutott először készülékhez, jópár óra sorban állás és egyéb viszontagságok után.

Rögtön vásárlás után kerestünk egy nyugalmas helyet a városban, ahol jó fényviszonyok és megfelelő szervizkörülmények mellett nekiállhattunk a készülék szétszedésének és tüzetes, teljes körű átvizsgálásának, amit természetesen dokumentáltunk és most meg is osztunk!

Hamarosan közlünk egy részletes elemzést is az új iPhone-ról a szerviz szemszögéből.

(A képekhez szép lassan magyarázatokat is fogunk fűzni, de egyelőre alszunk egy kicsit egy teljes munkanap, 8 óra vezetés, 6 óra sorban állás és az iPhone teljes szétszedése és precíz összerakása után :) )
