Első iPhone 5 kijelzőcsere Magyarországon

Bognár András – 2012. november 17. – 2 hozzászólás

A múlt hét folyamán végre lehetőségünk nyílt pár darab szigorúan eredeti iPhone 5 kijelzőt vásárolnunk, és nem is kellett sokat várnunk, hogy megérkezzen az első betört kijelzős iPhone 5 szervizünkbe. Korábban már megvizsgáltuk, hogyan lehet nyommentesen, a gyári garancia elveszítése nélkül szétszedni a készüléket, így arra számítottunk, hogy az iPhone 5 kijelzőcsere sem fog sok meglepetést tartogatni számunkra. Mégis volt egy pár a munka során.

Fotógaléria

Végigrepedt az üveg

A felső sarokban is látható egy repedés

A kijelzőt nagyon óvatosan lehet csak kiemelni a helyéről

A kijezőt ki lehet fordítani a vázból

A kijelzőmodul csatlakozóit fémlemez tartja biztonságban

A kijelző fém merevítőlemezét át kell szerelni

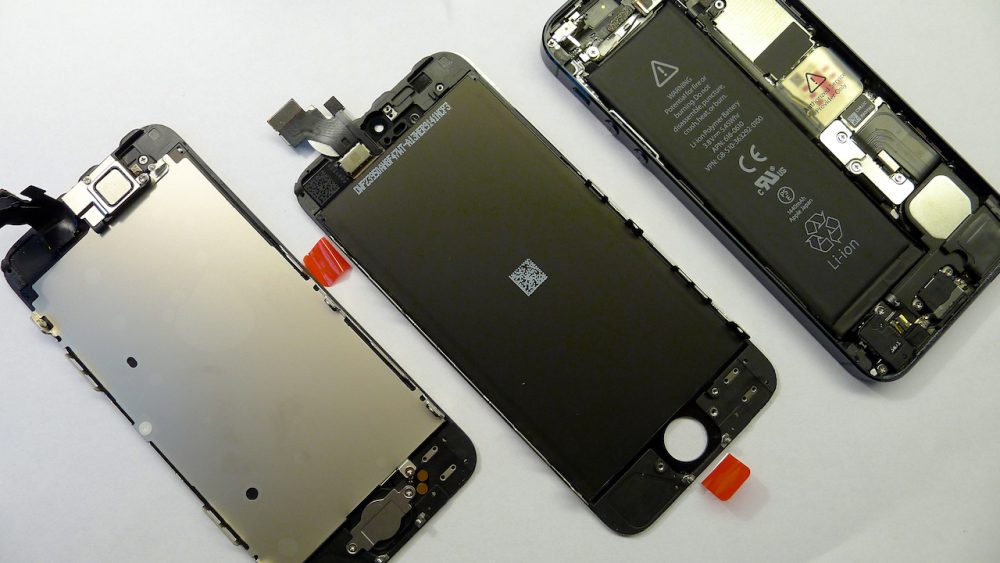

A két kijelző és maga a készülék

Előlapi kamera, mikrofon, fényérzékelő, proximity szenzor

Az előlapi kamera foglalata

A kijelzőt nagyon nehéz kifordítani a merev fémházból. Nem szabad pengével próbálkozni a készülék oldalánál, mert az egyből meglátszana, más módot kellett találni a nyommentes kiszedéshez. Arra is vigyázni kellett, hogy kifordításkor a szalagkábelek ne sérüljenek meg. A kijelzőmodul csatlakozóinak rögzítését nem bízták a véletlenre az Apple mérnökei, egy fémlemezzel van biztosítva a csatlakozósor, amit a lecsatlakoztatás előtt le kell emelni óvatosan.

Ezeket kell átszerelni az új kijelzőmodulra

A gyári kijelzőhöz nem tartozik előlapi kameramodul, proximity szenzor, fényérzékelő, felső hangszóró és mikrofon, így azt a törött kijelzőről kell átszerelni az új kijelzőre. Szintén át kell szerelni a kijelző belső felére rögzített merevítő fémlemezt is. Az iPhone 5 kijelzőcsere során a legnehezebb a kamera műanyagfoglalatának pontos áthelyezése az új kijelzőre, ez az az apró alkatrész, ami beállítja a kamera helyzetét az üveglapon belül, hogy pont középre essen. Szintén hasonló váz pozicionálja a közelítésérzékelőt is. Ennél is igen fontos a precíz áthelyezés, itt két 1 mm-es rés fölé kell pontosan helyezni az alkatrészt, különben nem fog jól működni.

A garancia megmaradt

Végül is nem volt egyszerű, de nem okozott sok nehézséget sem a kijelzőcsere. Elegánsan, precízen el lehet végezni a cserét gyári minőségű alkatrész esetén. Természetesen az eredeti Apple garancia megmaradt, mert a beavatkozásnak nincs nyoma és szerencsére a készülék burkolata sem sérült meg akkor, amikor a kijelző betört.
